車輛驅動輪帶動主、副滾輪旋轉。在輪胎和滾筒表面不打滑的情況下,滾筒表面的線速度就是車輛的行駛速度。安裝在主動滾筒上的速度感測器輸出脈衝訊號,脈衝頻率與滾筒速度成正比。
透過渦流加載模擬行駛過程中的路面阻力,透過飛輪慣性系統模擬車輛的平移慣量和非驅動輪的轉動慣量。
當渦流機的激磁電流與旋轉的外磁場相互作用時,產生煞車力矩,作用在滾筒表面,並透過力臂作用在S形壓力感測器上。感測器輸出的類比訊號與煞車力矩的大小成正比。
根據相關物理定理,功率P可由車速(速度)和牽引力(扭力)計算。
1.底盤測功機採用方鋼管及優質碳鋼板焊接而成,結構堅固,強度高。
2.滾筒表面經過特殊製程處理,附著係數高,耐磨性佳;
3.採用高功率風冷渦流功率吸收裝置,性能優越,安裝方便;
4.測量部件採用高精度編碼器和力傳感器,可獲得精密、準確的數據;
5.訊號連接介面採用航空插頭設計,確保安裝快速且有效率、數據穩定可靠;
6.滾輪動平衡精度高,運轉平穩。

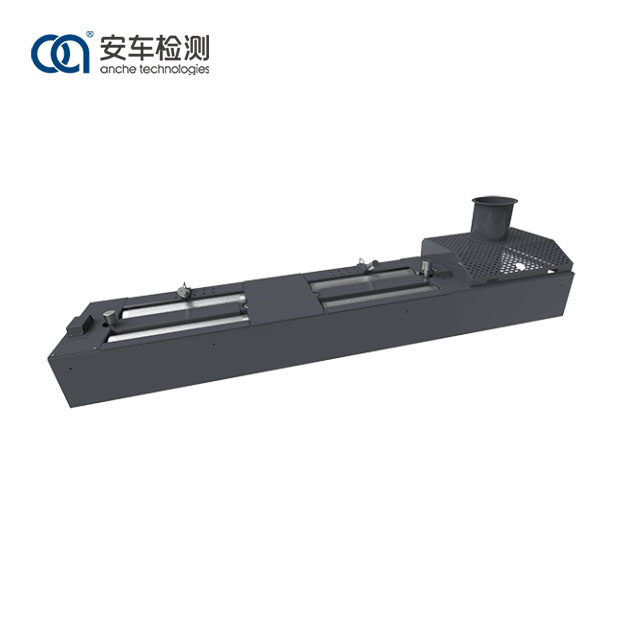

安車10噸底盤測功機嚴格依照中國國家標準GB 18285汽油車兩速怠速工況及短時行駛工況排氣污染物排放限值及測量方法、GB 3847排放限值及測量方法進行設計和生產柴油車自由加速和減速循環,以及HJ/T 290 汽油車短瞬態加載排氣排放試驗設備規格和品質控制要求,HJ/T 291 汽油車排氣排放試驗設備規格和品質控制要求穩態加載模式排放測試和JJ/F 1221汽車排放測試用底盤測功機校準規範。安奇底盤測功機設計合理,零件堅固耐用,測量精確,操作簡單,功能全面,顯示清晰。測量結果和指導資訊可以顯示在LED螢幕上。
安馳底盤測功機適用於不同行業和領域,可用於汽車後市場進行維護和診斷,也可用於機動車檢測中心進行車輛檢測。
產品型號 |
ACCG-10 |
|
最大軸荷 |
10,000公斤 |
|
滾筒尺寸 |
Φ216×1,100mm |
|
最大速度 |
130m/公里 |
|
最大可測試 牽引力 |
8,000N(適用於汽油和柴油輕型車輛) |
|
滾筒動態 平衡精度 |
≥G6.3 |
|
機器慣量 |
907±8公斤 |
|
在職的 環境 |
電源 |
交流380±38V/220±22V 50Hz±1Hz |
溫度 |
0℃~40℃ |
|
相關的 濕度 |
≤85%RH |
|
邊界尺寸 (長×寬×高) |
4,470×1,050×430mm |
